ATCS-HVAC: Otimização da eficiência energética de chillers para Ar Condicionado


Limpeza On-Line dos tubos nos condensadores de Chillers para HVAC

ATCS-HVAC conserva a eficiência dos condensadores refrigerados a água de chillers de ar condicionado, mantendo os tubos dos condensadores, livres de incrustações. Esferas de elastomero são recirculadas pelos tubos dos condensadores em intervalos de tempo definidos para capturar depósitos acumulados nestes tubos.


Incrustação nos tubos dos condensadores dos chillers é um problema custoso

  • Picos de consumo de energia: Apenas 0.3mm de sujeira nos tubos dos condensadores dos chillers aumentam o consumo de energia da ordem de 10% ou mais.
  • Meio ambiente afetado: Gases de efeito estufa são lançados na atmosfera.
  • Queda nos lucros: despesas aumentam por causa da energia extra consumida e repetidas operações de limpeza.
  • Métodos convencionais de limpeza são temporários, caros, pesados e progressivamente ineficientes.

Vantagens do ATCS-HVAC sobre os sistema convencionais

  • Custo-benefício: maximiza a eficiência do chiller de múltiplas maneiras – na operação, mão de obra e energia – até 25% de economia no custo anual de funcionamento do chiller.
  • Ambientalmente seguro: não utiliza produtos químicos, não produz resíduos perigosos.
  • Operação contínua: funciona enquanto o chiller está ligado.
  • Automático: limpeza do computador-programada, sem necessidade de intervenção.
  • Confiável: peças de alta performance.
  • Eficiente: uma instalação ATCS-HVAC pode lidar com uma instalação inteira.
  • Economia mensurável: pode-se medir de forma confiável, a economia com a instalação opcional do Rastreador de Performance Integrado.

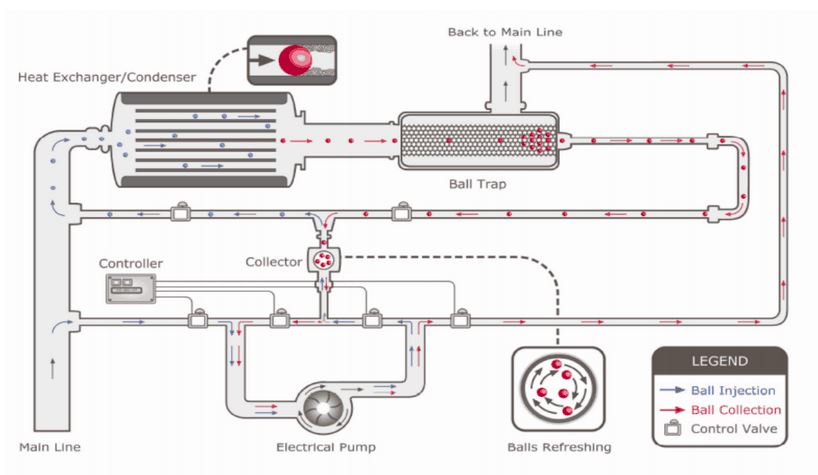

Como o ATCS funciona

O sistema ATCS fica instalado na linha de água dos condensadores dos chillers e mantém os tubos limpos sem intervenção humana. O sistema injeta periodicamente esferas de elastômero, que são ligeiramente maiores do que o diâmetro interno dos tubos. A força da pressão natural, empurra as esferas através dos tubos esfregando as mesmas na superfície interna e deixando-as limpas. As esferas são, em seguida, capturadas na saída do condensador, são automaticamente limpas e novamente preparadas para o próximo ciclo de limpeza no próximo condensador.

ATCS_Img_small1




ATCS-Industrial: Limpeza contínua nos condensadores shell&tube

ATCS-HVAC conserva a eficiência dos chillers, mantendo os tubos dos condensadores livres de encrustações. Esferas de elastomero são recirculadas em intervalos definidos de tempo, para capturar os depósitos acumulados nos tubos do condensador que iriam causar incrustações.



Rastreador de Performance

  • Software dedicado que monitora a performance do sistema de HVAC em tempo-real.
  • Coleta de dados totalmente automática.
  • Acesso remoto, permite monitoramento de qualquer lugar via web link na Internet.
  • Análise para quantificar a redução de energia, custos operacionais, ROI, resíduos tóxicos poluentes, e muito mais.
  • Geração de relatórios sobre o impacto ambiental e uso de energia.
  • Em conformidade com os requisitos para validação de poupança ESCO.
  • Todos os recursos são de fácil utilização, com uma curva de aprendizagem curta.

EXEMPLO DO RASTEEADOR DE PERFORMANCE:

DADO DE PERFORMANCE
Current Date and Time 5/23/07 18:53
Accumulative Time of ATCS operation – hrs 3,426
Chiller Capacity – T.R. 648
Compressor Power Consumption – kW 791
Chiller COP 2.88E
Eficiência Energética – desde o comissionamento com ATCS
Operation Cost Saving – USD 34,519
Maintenance Cost Saving – USD 11,020
Total Savings – USD 43,540
Average Annual Savings – USD 45,673
Total Energy Savings – kWh 407,550
SEGRANÇA DO MEIO AMBIENTE – desde o comissionamento com ATCS
Deposits Cleaned – liters 57
CO2 Savings – ton 389
Chemical Savings – kg 176

PLC Controller:

  • Limpeza em horários personalizáveis para otimizar a eficiência do HVAC.
  • Capacidade de multi-tarefas podendo limpar vários HVACs com um único sistema ATCS em ciclos alternados.

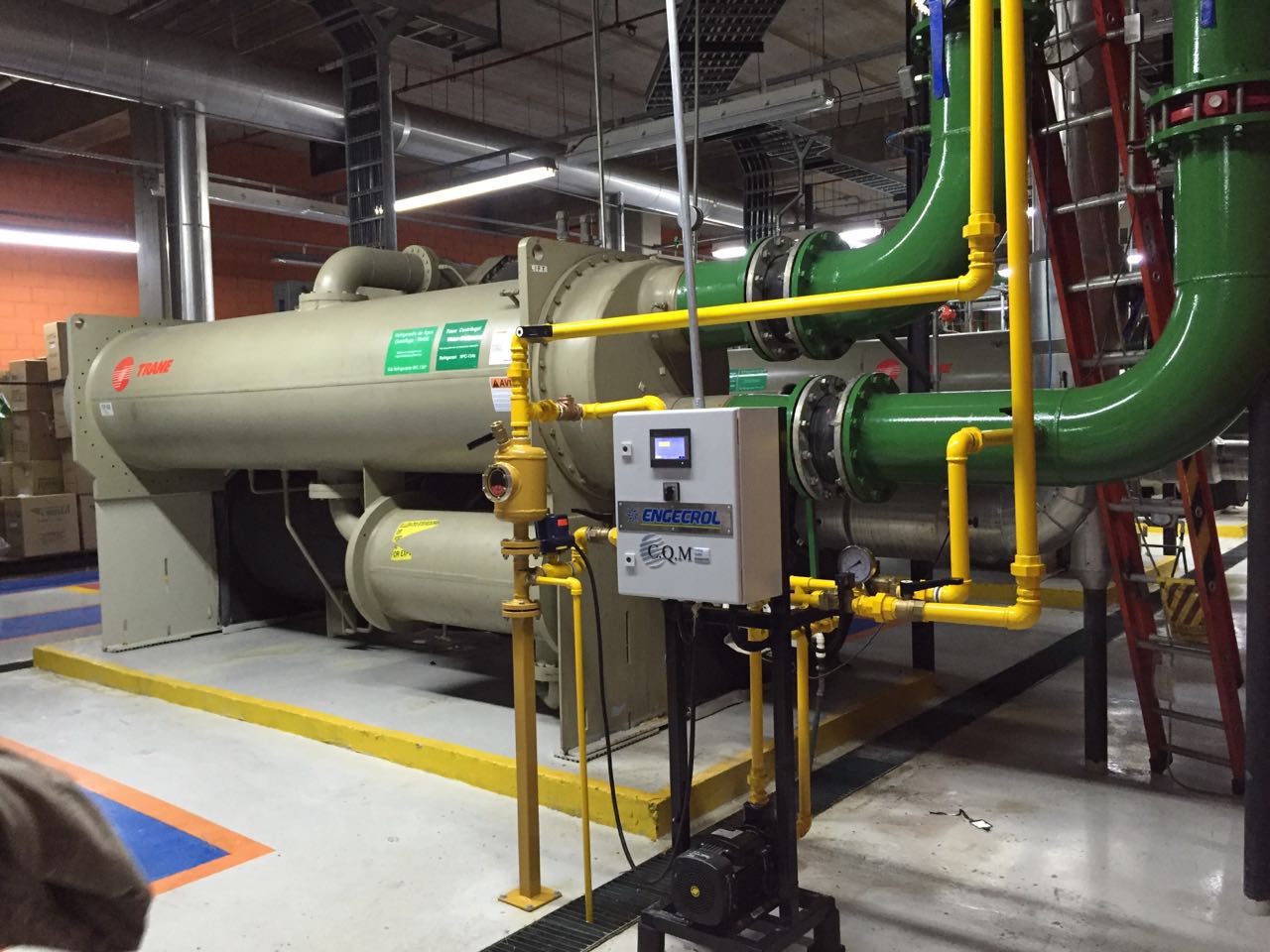

Uma solução turnkey – instalada com um mínimo de desmontagens.

  • O ATCS-HVAC se integra facilmente num HVAC existente.
  • A Installação é executada online, com o sistema de HVAC em funcionamento com somente uma breve parada para montagem do coletor de esferas e para criar a abertura de injeção das esferas.
  • Não há necessidade de palhetas de guia de esferas sobre o bocal de entrada do condensador.
  • Instalação e operação em poucas horas de trabalho.


Instalções de ATCS-HVAC estão em operação em milhares de sistemas, em dezenas de países no mundo inteiro.

  • Complexos para escritórios
  • Shopping centers
  • Hotéis
  • Hospitais
  • Refrigeração industrial
  • Sistemas industriais para salas controladas

Para receber informações adicionais entre em contato conosco

Se você está procurando uma solução eficaz de limpeza de tubos em chillers Carrier, Trane, York, McQuay ou qualquer outra marca, o ATCS-HVAC é a única solução que oferece um excelente desempenho e um rápido retorno do investimento.
